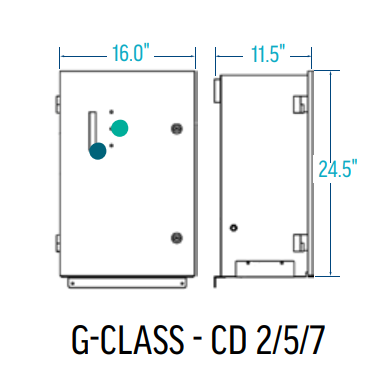

DEL臭氧发生器CD-2/5/7G/15G/25G/45G规格介绍

标准设备:

•高频电晕放电臭氧电池

•自调节高压电源

•水冷铝块（CD-15G/25G/45G）

•风冷翅片铝散热器（CD-2G/5G/7G）

•陶瓷管介质

•带压缩机的氧气浓缩器

•所有电路的快速熔断

•粉末涂层，通风钢外壳建造NEMA-12规格。

•可调的臭氧输出CD-45G

•流量计指示通过系统的氧气流量

•故障保护：

o开门开关

o进料气压力故障-压力开关

o真空-低真空开关丢失

电池温度开关过热

o防回流阀防回流开关（CD-15G/25G/45G），电磁阀和止回阀。

o电流透支-断路器、保险丝

o氧气压力过大

o集中器-减压阀

附件和可选设备：

•可调的臭氧输出CD-7GV，CD-15GV,CD-25GV

•ORP监视器/控制器

•环境臭氧监视器/控制器

•溶解臭氧监测/控制器

•混合/脱气塔

•接触/德加气罐

•德加阀门

•碳和催化臭氧破坏装置

•干龙头™传感器端口

•喷油器

•注入器组件

•增压泵

规格:

一、臭氧发生器

1. 臭氧发生器及其所有部件应符合UL/CUL电气安全和输出标准

2. 臭氧发生器应符合NSF标准50。

B.设计标准

1. 发电机应能够连续运行至少一(1)年，没有重大维修（当按照制造商的说明安装和操作时）。

2. 臭氧的浓度应大于重量的2%，以加强向水流的传质。

3. 发生器模块和所有与臭氧接触的材料应由不锈钢、陶瓷、铝合金和聚四氟乙烯制成。不允许使用可燃或非耐臭氧材料的发电机。

4. 发电机模块和电源的设计应使进入模块的污染（包括水倒流）不会对模块、电介质或电源造成破坏。

5. 臭氧应在真空状态下产生并保持，直至注入工艺用水。发电机模块中的临界真空损失将导致系统故障并启动停机。

6. 所有用于臭氧输送的阀门和连接件都应该是316型不锈钢。

7. 所有臭氧输送管应该是316不锈钢或特氟龙

型号CD-2G， CD-5G, CD-7G, CD-7GV, CD-15G， CD-25G和cd - 45gv均通过UL认证。其他车型如未按ul分类，应按相同标准建造。

C.高压电源

1. 臭氧发生器应采用独立的固态高频/高压电源。

2. 高压电源必须通过UL认证。

D.氧气浓缩器

1. 臭氧发生器系统应利用氧气浓缩器提供低压（0-20 psig）富氧原料气，从而在高浓度和低流速下增加臭氧产量。

2. 氧气浓缩器应能够以臭氧发生器的额定流量（见型号规格）供应纯度至少为85%的氧气。

3. 来自氧气浓缩器的原料气应干燥至露点低于- 70°C。

4. 氧气浓缩器应该是顺序的ATF™单元，以向系统提供必要的氧气流量。

E.臭氧发生器模块

1. 模块应该封装在翅片铝散热器中，或者安装在水冷护套上，用于模块的冷却。

2. 内部（臭氧湿）组件应采用所有耐臭氧材料（不锈钢，陶瓷，特氟龙，阿尔法）。

3. 发电机电池的设计基本上应该是一次性的，并且在其使用寿命结束时便于更换。

f .控制

1. 臭氧发生器应作为一个成套装置提供，其中应包括下列全联锁控制装置：

a.门安全开关。

b.发电机模块热保护。

c.真空损失。

d.压力损失。

g .测试

1. 每个臭氧发生器在装运前应在其很大额定输出下进行至少4至8小时的测试。

2. 每个臭氧发生器应进行臭氧输出和额定流量测试，并根据设备规格进行验证。
